Prečo sú šmykové svorníky revolúciou v modernom stavebnom inžinierstve?

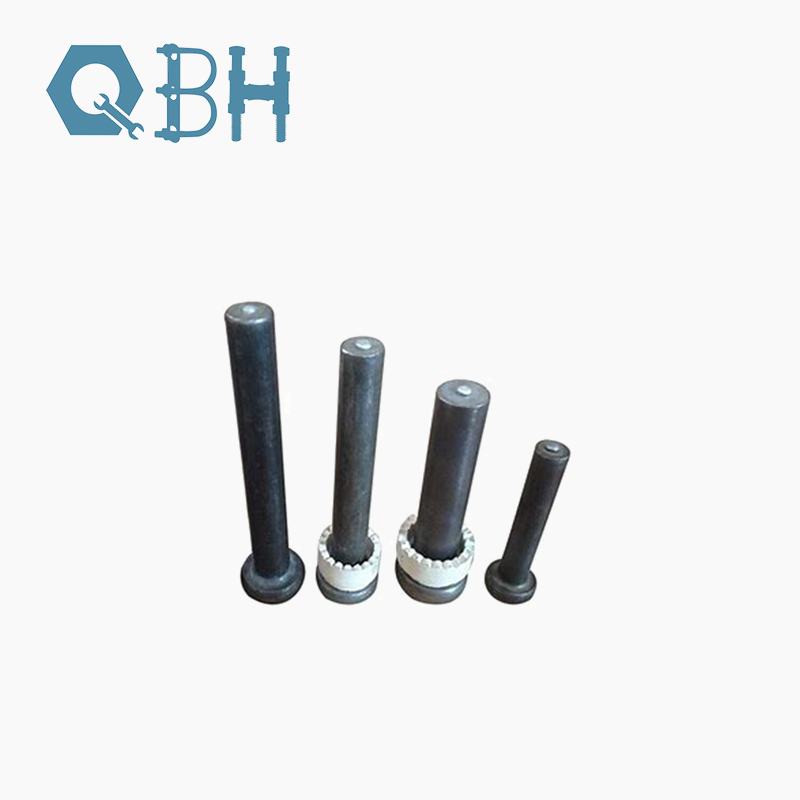

Vo vyvíjajúcom sa prostredí stavebného inžinierstva,strižné kolíkysa stali kľúčovou súčasťou kompozitných konštrukčných systémov. Tieto malé, ale výkonné konektory hrajú zásadnú úlohu pri prenášaní síl medzi oceľovými nosníkmi a betónovými doskami, čím umožňujú budovám, mostom a infraštruktúre efektívne odolávať dynamickým zaťaženiam. Pred naliatím betónu sa na oceľový nosník privarí šmykový čap, často známy ako hlavová šmyková spojka. Jeho funkciou je zabezpečiť, aby oba materiály – oceľ aj betón – pôsobili ako jedna jednotná konštrukcia, čím sa výrazne zvyšuje nosnosť, tuhosť a celková bezpečnosť.

Použitie šmykových čapov nie je len o štrukturálnej integrite; predstavuje synergiu materiálovej vedy, presného inžinierstva a stavebných inovácií. Spojením ocele a betónu tieto spojky minimalizujú skĺznutie a deformáciu pri namáhaní, čím zlepšujú výkon aj životnosť konštrukcie.

Strižné kolíky získali široké využitie v aplikáciách, ako sú výškové budovy, priemyselné podlahy, kompozitné mosty, pobrežné plošiny a infraštruktúrne projekty, ktoré vyžadujú maximálnu pevnosť a spoľahlivosť. Ich nárast popularity je úzko spätý s modernými konštrukčnými štandardmi, ktoré zdôrazňujú efektívnosť zaťaženia, udržateľnosť a zníženie nákladov – to všetko šmykové čapy výnimočne dobre podporujú.

Nižšie je uvedený podrobný rozpis kľúčových technických parametrov, ktoré definujú vysokokvalitné šmykové svorníky používané v celosvetovom stavebníctve:

Tieto technické parametre zaisťujú, že šmykové svorníky sú schopné poskytovať optimálne konštrukčné správanie, či už v seizmických zónach, mostovkách alebo veľkých priemyselných projektoch.

Prečo sa šmykové čapy stávajú globálnym stavebným štandardom?

Rýchle prijatie strižných svorníkov v stavebníctve pramení z ich mechanickej účinnosti, rýchlosti výstavby a ekonomickej výhody. Keďže stavebné projekty sa stávajú komplexnejšími a udržateľnosť sa dostáva do centra pozornosti, šmykové čapy ponúkajú zmes jednoduchosti a vysokého výkonu, ktorej sa môže rovnať len málo iných komponentov.

Kľúčové výhody strižných čapov:

1. Zvýšená účinnosť prenosu zaťaženia – Umožňujú úplné spojenie medzi oceľou a betónom, zlepšujú celkovú tuhosť a znižujú priehyb.

2. Rýchlejšia inštalácia – S automatickým zariadením na zváranie kolíkov môžu dodávatelia nainštalovať tisíce svorníkov denne s konzistentnou kvalitou.

3. Vylepšená konštrukčná bezpečnosť – Uzamknutím oceľového nosníka a betónovej dosky dohromady šmykové kolíky znižujú vibrácie a odolávajú dynamickému zaťaženiu od vetra alebo seizmických síl.

4. Znížené náklady na materiál – Optimalizovaný kompozitný dizajn umožňuje tenšie dosky a ľahšie nosníky bez kompromisov v pevnosti.

5. Dlhodobá životnosť – Nátery odolné voči korózii a možnosti z nehrdzavejúcej ocele zaisťujú výkon v drsnom prostredí, ako sú námorné alebo pobrežné projekty.

6. Udržateľnosť – Kompozitná metóda znižuje plytvanie materiálom, podporuje energetickú efektívnosť a je v súlade s certifikáciami moderných zelených budov.

Okrem toho so zvyšujúcim sa dopytom po výškovej mestskej zástavbe a obnove infraštruktúry sa šmykové stĺpiky stali neoddeliteľnou súčasťou budovania odolných a udržateľných miest. Zabezpečujú nielen konštrukčnú súdržnosť, ale sú v súlade s modernými inžinierskymi trendmi zameranými na ľahký dizajn, rýchlu montáž a modulárnu konštrukciu.

Globálny trend tiež zdôrazňuje dôležitosť dodržiavania uznávaných noriem, ako sú ISO 13918 a AWS D1.1, čím sa zabezpečuje, že každý projekt si zachová medzinárodnú konzistentnosť a zabezpečenie kvality.

Ako fungujú šmykové svorníky v aplikáciách v reálnom svete?

Aby sme pochopili, ako fungujú šmykové kolíky, musíme preskúmať mechaniku kompozitnej konštrukcie. Keď betónová doska spočíva na oceľovom nosníku, oba materiály sa pokúšajú niesť zaťaženie odlišne – oceľ primárne odoláva ťahu, zatiaľ čo betón vyniká pod tlakom. Bez šmykových konektorov dochádza k preklzávaniu na rozhraní, čo vedie ku koncentrácii napätia a potenciálnemu zlyhaniu.

Šmykové kolíky eliminujú tento problém vytvorením mechanického spojenia medzi oceľou a betónom. Počas zaťažovania čapy odolávajú horizontálnym šmykovým silám, čo zaisťuje, že sa oba materiály spolu deformujú ako jeden kompozitný prvok. Výsledkom je tuhší, pevnejší a stabilnejší konštrukčný prvok.

Inžiniersky princíp:
K prenosu zaťaženia dochádza prostredníctvom šmykového odporu každého čapu. Každý svorník funguje ako malá konzola zapustená do betónu a jej kapacita závisí od priemeru, triedy materiálu a pevnosti zvaru. Konštrukcia zvyčajne zaisťuje, že pevnosť čapu v šmyku zodpovedá alebo prekračuje konštrukčné zaťaženie kompozitnej časti, čo zaručuje bezpečnosť aj v extrémnych podmienkach.

Príklady aplikácií:

• Mosty: Šmykové trny sa používajú na oceľových nosníkoch na spojenie dosky mostovky, rovnomerne rozdeľujú dopravné zaťaženie a zvyšujú únavovú životnosť.

• Budovy: Používa sa v podlahových systémoch a stenách jadra na zlepšenie tuhosti a minimalizáciu vibrácií podlahy.

• Pobrežné plošiny: Poskytujú bezpečné ukotvenie medzi oceľovými palubami a železobetónovými vrstvami pre odolnosť proti vlnám a nárazom.

• Priemyselné zariadenia: Zvýšte výkon základov ťažkých strojov a skladovacích nádrží.

S pokrokom v technológii automatizovaného zvárania kolíkov sa inštalácia stala rýchlejšou a presnejšou. Moderné stroje na zváranie svorníkov používajú keramické objímky na zachytenie oblúka, čím sa zaistí čistý, plný tavný zvar. To zaručuje, že každý šmykový kolík je bezpečne ukotvený a ponúka dlhodobý výkon aj pri dynamickom alebo cyklickom zaťažení.

Aká je budúcnosť technológie šmykových svorníkov a ako k tomu prispieva QBH?

Budúcnosť technológie strižných svorníkov je definovaná inováciami, udržateľnosťou a digitálnou presnosťou. Ako stavebníctvo vstupuje do novej éry poháňanej inteligentnými materiálmi a automatizáciou, očakáva sa, že strižné kolíky sa budú vyvíjať v niekoľkých kľúčových oblastiach:

1. Vysokopevnostné zliatiny a pokročilé povlaky: Ďalšia generácia svorníkov bude obsahovať zliatiny odolné voči korózii a nanopovlaky pre extrémne prostredia.

2. Prefabrikovaná modulárna integrácia: Čapy budú predinštalované v moduloch vyrobených vo výrobe, čím sa zníži práca na mieste a zlepší sa kontrola kvality.

3. Inteligentné monitorovanie kvality: Integrácia s digitálnymi snímačmi na sledovanie integrity zvaru a namáhania v reálnom čase.

4. Uhlíkovo neutrálna výroba: Ekologické výrobné metódy a recyklačné iniciatívy minimalizujú dopad na životné prostredie.

5. 3D tlač a prispôsobenie: Budúce inovácie môžu zahŕňať aditívnu výrobu špecializovaných kolíkov pre jedinečné podmienky zaťaženia alebo architektonické návrhy.

Tieto trendy naznačujú, že šmykové kolíky budú aj naďalej tichými aktivátormi najodolnejších a najúčinnejších štruktúr na svete.

Bežné otázky o šmykových čapoch

Q1: Ako je možné testovať kvalitu zvárania šmykových čapov na mieste?
Odpoveď 1: Testovanie na mieste zvyčajne zahŕňa kombináciu vizuálnej kontroly, testovania ohybom a testovania ultrazvukom. Vizuálna kontrola zaisťuje správne zarovnanie a úplné zvarenie, zatiaľ čo testy ohybu potvrdzujú mechanickú integritu. Ultrazvukové testovanie poskytuje nedeštruktívne vyhodnotenie vnútorných defektov a zabezpečuje súlad s normami ako AWS D1.1.

Q2: Aké faktory ovplyvňujú šmykovú kapacitu konektora?
A2: Únosnosť v šmyku je ovplyvnená priemerom kolíka, pevnosťou betónu, rozstupom a hĺbkou kotvenia. Väčšie priemery a vyššie pevnosti betónu zvyšujú odolnosť, zatiaľ čo primerané rozostupy bránia skupinovým efektom, ktoré znižujú účinnosť. Konštruktéri musia tieto parametre presne vypočítať pomocou vzorcov uvedených v norme EN 1994-1-1 (Eurokód 4) alebo smerniciach AISC, aby bola zaistená bezpečnosť.

Keďže stavebný priemysel sa snaží o vyššiu efektivitu, QBH stojí v popredí tejto transformácie. Vďaka dlhoročným odborným znalostiam vo výrobe presne skonštruovaných strižných svorníkov poskytuje QBH produkty, ktoré spĺňajú normy ISO 13918, AWS D1.1 a EN ISO 14555. Každý čap prechádza prísnou kontrolou kvality, ktorá zabezpečuje výnimočný výkon a odolnosť v tých najnáročnejších projektoch.

QBHpokračuje v inováciách integráciou udržateľných materiálov, pokročilých povrchových úprav a plne automatizovaných výrobných liniek – v súlade s globálnym posunom smerom k inteligentnejším a ekologickejším stavebným systémom.

Pre technické otázky, špecifikácie produktu alebo vlastnú projektovú podporu,kontaktujte násdnesaby ste sa dozvedeli, ako môžu šmykové kolíky QBH vylepšiť váš ďalší stavebný projekt presnosťou, pevnosťou a spoľahlivosťou.
