Prečo sa vaše skrutky – napriek tomu, že majú rovnaké špecifikácie – vždy zlomia na matici?
Vo svete skrutkových spojov je matica často vnímaná ako podporná postava – nenáročná, no absolútne životne dôležitá. Theťažká šesťhranná matica, predovšetkým preberá najnáročnejšie úlohy v rámci tejto rodiny komponentov. Keď musí spojenie vydržať extrémne predpätie, silné vibrácie alebo drsné korozívne prostredie, štandardná matica jednoducho nestačí. Ťažká šesťhranná matica sa stáva jedinou spoľahlivou voľbou. Jeho praktickosť spočíva na štyroch pilieroch: rozmerové výhody, kompatibilita materiálov, správny výber a správne postupy inštalácie.
Čo je ťažká šesťhranná matica

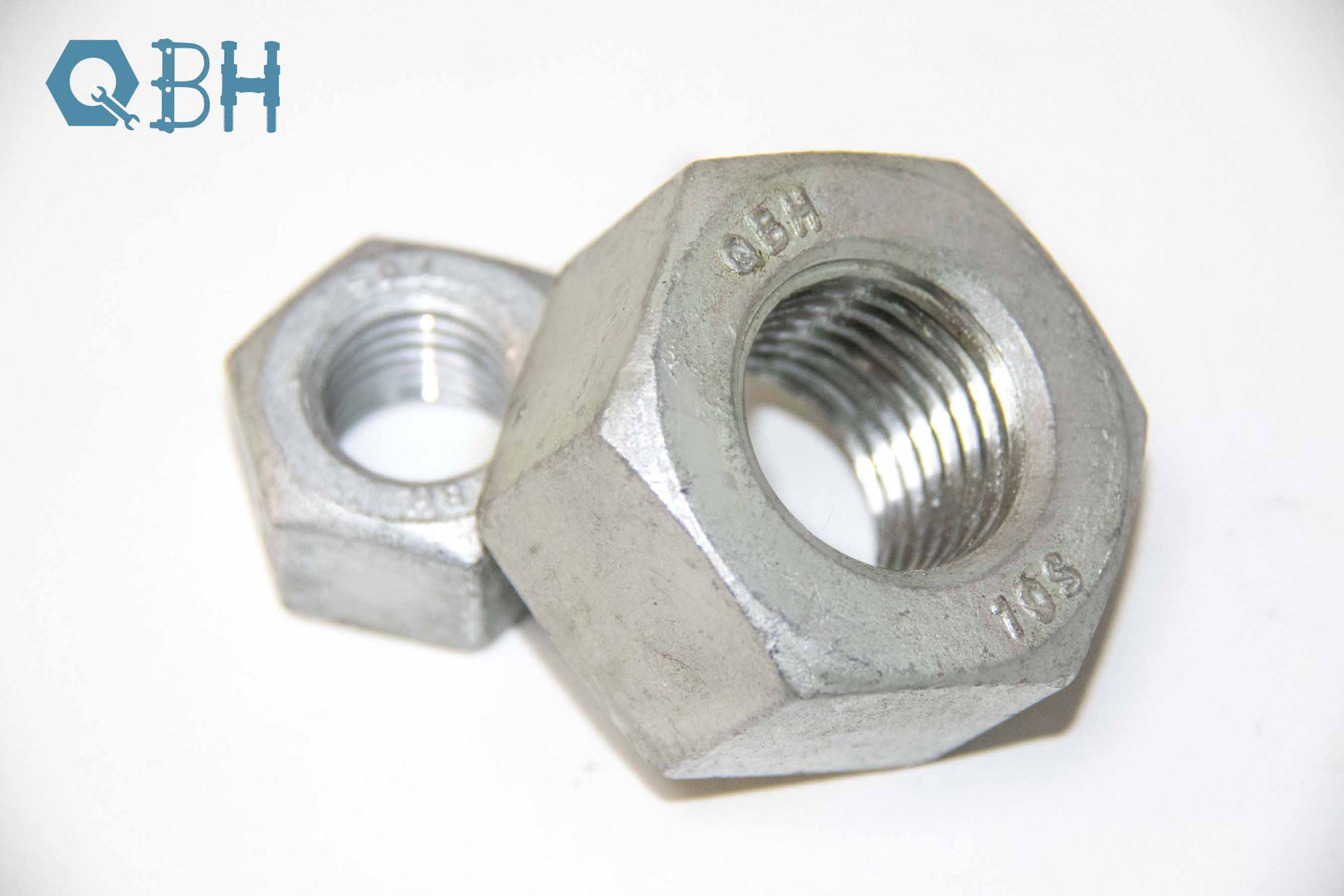

Aťažká šesťhranná matica, ako už názov napovedá, je väčšia, hrubšia a pevnejšia matica ako štandardná šesťhranná matica. Vyrába sa podľa ťažkých sériových rozmerových noriem s dvoma definujúcimi charakteristikami:
-
Väčšia šírka plošiek: V porovnaní so štandardnou maticou rovnakej nominálnej veľkosti má ťažká šesťhranná matica väčší rozmer plošiek, čím poskytuje väčšiu kontaktnú plochu pre kľúč a znižuje riziko skĺznutia pri použití krútiaceho momentu.
-
Väčšia výška matice: Väčšia dĺžka záberu závitu zvyšuje nosnosť a odolnosť proti uvoľneniu celého skrutkového spoja.
V porovnaní so štandardnými maticami ponúkajú ťažké šesťhranné matice výrazne väčšiu šírku plošín a výšku matice. Napríklad pre maticu s nominálnym priemerom 1 palca má štandardná matica šírku 1,5 palca a výšku 0,875 palca, zatiaľ čo ťažká šesťhranná matica meria 1,625 palca a výšku 1,0625 palca. To sa premieta do vyššej nosnosti, lepšej odolnosti proti únave a efektívnejšieho prenosu krútiaceho momentu.
Ťažké šesťhranné matice sa zvyčajne používajú v mostoch, oceľových konštrukciách, ťažkých zariadeniach, tlakových nádobách a vo všetkých aplikáciách, kde je bezpečnosť prvoradá.
Hlavné rozmery a normy
Výber správnej ťažkej šesťhrannej matice začína pochopením jej rozmerového systému. Nižšie sú uvedené kľúčové rozmerové parametre založené na štandarde ANSI/ASME B18.2.2.
Rozmery ťažkej šesťhrannej matice (palcová séria)
| Nominálna veľkosť (palce) | Šírka medzi bytmi (palce) | Výška matice (palce) |
|---|---|---|
| 1/2 | 0.875 | 0.5625 |
| 5/8 | 1.0625 | 0.6875 |
| 3/4 | 1.25 | 0.8125 |
| 7/8 | 1.4375 | 0.9375 |
| 1 | 1.625 | 1.0625 |
| 1-1/8 | 1.8125 | 1.1875 |
| 1-1/4 | 2 | 1.3125 |
| 1-3/8 | 2.1875 | 1.4375 |
| 1-1/2 | 2.375 | 1.5625 |
Rozmery ťažkej šesťhrannej matice (metrický rad)
| Nominálna veľkosť (mm) | Šírka medzi ploškami (mm) | Výška matice (mm) |
|---|---|---|
| M12 | 22 | 12 |
| M16 | 27 | 16 |
| M20 | 34 | 20 |
| M24 | 41 | 24 |
| M30 | 50 | 30 |
| M36 | 60 | 36 |
| M42 | 70 | 42 |
| M48 | 80 | 48 |
Praktický tip: Pri výbere ťažkej šesťhrannej matice okrem overenia kompatibility veľkosti závitu vždy overte, či sa šírka medzi plochami zhoduje s vaším existujúcim kľúčom alebo momentovým nástrojom. Ťažké matice majú väčšie priečne rozmery a vyžadujú vhodne veľké nástrčné alebo vidlicové kľúče.
Materiály a triedy vlastností
Materiál a trieda vlastností ťažkej šesťhrannej matice priamo určujú jej vhodnosť pre konkrétne prevádzkové podmienky.
1. Bežné materiály
| Materiál | Charakteristika | Typické aplikácie |
|---|---|---|
| Uhlíková oceľ (stredne/nízko uhlíková) | Nízka cena, stredná pevnosť | Všeobecné oceľové konštrukcie, bežné mechanické spoje |
| Legovaná oceľ (4140 / 42CrMo) | Vysoká pevnosť, dobrá húževnatosť | Ťažká technika, tlakové nádoby, mosty |
| Nehrdzavejúca oceľ (304/316) | Vynikajúca odolnosť proti korózii | Chemické závody, morské prostredie, spracovanie potravín |
| Vysokoteplotné zliatiny | Tepelná odolnosť, odolnosť proti tečeniu | Vysokoteplotné potrubia, kotly, plynové turbíny |
2. Triedy majetku
Priradenie triedy vlastnosti matice k triede vlastnosti skrutky je základným princípom výberu:
Metrické matice: Podľa noriem ISO 898-2 sú triedy vlastností označené ako 6, 8, 10, 12 atď. Vyššie čísla znamenajú väčšiu pevnosť v ťahu. Trieda matíc nesmie byť nižšia ako trieda protiľahlých skrutiek, inak matica zlyhá ako prvá v spojení.Palcové matice: Podľa noriem ASTM A563 sú bežné triedy A, B, C, D, DH atď. Rôzne triedy zodpovedajú rôznym stavom tepelného spracovania a úrovniam pevnosti. Matice ťažkej série sa zvyčajne používajú so skrutkami s vyššou pevnosťou.
3. Povrchové úpravy
Povrchová úprava ovplyvňuje nielen vzhľad, ale aj odolnosť proti korózii a oderu:
Black Oxide: Poskytuje základnú ochranu proti korózii za nízku cenu, vhodný pre vnútorné suché prostredie.Žiarové zinkovanie: Hrubý náter s vynikajúcou odolnosťou proti korózii, vhodný pre vonkajšie alebo korozívne prostredie. Všimnite si, že hrúbka povlaku ovplyvňuje presnosť lícovania závitu.
Povlak Dacromet / zinok-hliník: Žiadne riziko vodíkového krehnutia, vynikajúca odolnosť proti soľnej hmle, bežne používaný v automobiloch a aplikáciách veternej energie.
Mechanické zinkovanie: Jednotný povlak, žiadne vodíkové krehnutie, vhodné pre vysokopevnostné spojovacie prvky.
Teflón / Xylan povlak: Poskytuje veľmi nízky koeficient trenia, zlepšuje vzťah krútiaceho momentu a napätia, znižuje rozptyl.
Ťažká šesťhranná verzus štandardná matica: Ako si vybrať
Kedy v praktickom strojárstve zvoliť ťažkú šesťhrannú maticu a kedy postačuje štandardná matica? Nasledujúca porovnávacia tabuľka poskytuje návod:
| Porovnávací aspekt | Štandardná šesťhranná matica | Ťažká šesťhranná matica |
|---|---|---|
| Šírka cez byty | Menšie | Väčšie |
| Výška matice | Tenšie | Hrubšie |
| Kapacita zaťaženia | Mierne | Vyššie |
| Odolnosť proti únave | Mierne | Superior |
| Odolnosť proti uvoľneniu | Mierne | Superior |
| Typické aplikácie | Všeobecné mechanické spojenia | Vysokopevnostné spoje, kritické bezpečnostné komponenty |
| Požiadavka na krútiaci moment | Štandardný krútiaci moment | Vyššia schopnosť predpätia |
| náklady | Nižšia | Vyššie |
Pokyny pre výber:
- Ak je spoj vystavený vysokému predpätiu, nárazovému zaťaženiu alebo cyklickému zaťaženiu, uprednostňovanou voľbou by mala byť ťažká šesťhranná matica.
-
Ak konštrukcia vyžaduje triedu vlastností skrutiek 10.9 alebo vyššiu, zvyčajne sa vyžaduje ťažká šesťhranná matica.
-
Pre korozívne prostredie alebo kritické bezpečnostné aplikácie sa odporúčajú ťažké matice aj pri miernom zaťažení, aby sa zabezpečila dodatočná bezpečnostná rezerva.
Inštalácia a riadenie krútiaceho momentu
Dokonca aj tá najlepšia matica je zbytočná, ak je nainštalovaná nesprávne. Správna inštalácia je nevyhnutná pre integritu spoja.
1. Vzťah krútiaceho momentu a predpätia
Pri uťahovaní matice sa aplikovaný krútiaci moment premieňa cez závity na axiálne predpätie v skrutke. Ťažká šesťhranná matica s väčšími rozmermi a väčšou výškou spoľahlivo zvládne vyššie úrovne krútiaceho momentu.
Vzorec krútiaceho momentu:
T = K × D × F
kde:
T = Montážny momentK = súčiniteľ matice (v závislosti od trenia závitu, materiálu, mazania)
D = Menovitý priemer závitu
F = Cieľové predpätie
2. Mazanie a faktor matice
Stav mazania má významný vplyv na faktor matice. Pri rôznych podmienkach mazania sa krútiaci moment potrebný na dosiahnutie rovnakého predpätia môže líšiť o viac ako 30 %.
| Stav mazania | Maticový faktor K (referenčný) | Poznámky |
|---|---|---|
| Suché (bez mazania) | 0,20 – 0,30 | Vysoký rozptyl, neodporúča sa |
| Štandardný strojový olej | 0,15 – 0,20 | Konvenčné priemyselné aplikácie |
| Mazivo na báze disulfidu molybdénu | 0,10 – 0,15 | Aplikácie s vysokým predpätím |
| Teflónový povlak | 0,08 – 0,12 | Najvyššia presnosť riadenia krútiaceho momentu |
Odporúčanie: Pre kritické kĺby použite metódu krútiaceho uhla namiesto jednoduchého riadenia krútiaceho momentu pre presnejšie riadenie predpätia.
3. Bežné chyby pri inštalácii
| Omyl | Dôsledok | Správna prax |
|---|---|---|
| Použitie nesprávneho kľúča | Skĺznutie, poškodené rohy matíc | Použite správnu plochú zásuvku alebo kľúč |
| Nadmerný krútiaci moment | Zlomenie skrutky alebo matice | Dodržujte špecifikované hodnoty krútiaceho momentu |
| Nedostatočný krútiaci moment | Nedostatočné predpätie, uvoľnenie kĺbu | Dodržujte špecifikované hodnoty krútiaceho momentu |
| Ignorovanie stavu mazania | Vysoký rozptyl maticového faktora, nekontrolované predpätie | Používajte špecifikované mazivo a podmienky dokumentu |
| Miešanie rôznych materiálov | Galvanická korózia, nesúlad pevnosti | Zabezpečte kompatibilitu materiálu a triedy |
Bežné aplikačné scenáre
Ťažké šesťhranné matice sa používajú prakticky vo všetkých odvetviach, kde je spoľahlivosť pripojenia kritická:
| priemysel | Typické aplikácie |
|---|---|
| Oceľová konštrukcia | Spoje stĺp-nosník, spoje spojov, kotviace skrutky |
| Mostné inžinierstvo | Hlavné spoje krovu, kotvenie káblov |
| Ťažké stroje | Základy lisov, rámy valcovní, veľké prevodovky |
| Veterná energia | Vežové spoje, príruby nožov, základové skrutky |
| Tlakové nádoby a potrubia | Prírubové spoje, upevnenie hlavy |
| Petrochemický | Vysokoteplotné vysokotlakové potrubie, príruby reaktora |
| Železnica a tranzit | Upevnenie koľajníc, spojenia dvojkolesia |
| Námorné a pobrežné | Konštrukcia trupu, montáž palubného vybavenia |
Údržba a inšpekcia
Ťažké šesťhranné maticesú robustné, ale v extrémnych podmienkach stále vyžadujú pravidelnú kontrolu a údržbu:
-
Opätovné utiahnutie krútiaceho momentu: Do 24 hodín od počiatočnej inštalácie a počas skorej prevádzky znovu dotiahnite kritické spoje, aby ste kompenzovali uvoľnenie predpätia.
-
Vizuálna kontrola: Pravidelne kontrolujte praskliny, koróziu, deformáciu alebo známky uvoľnenia.
-
Označenie krútiaceho momentu: Po inštalácii použite značky krútiaceho momentu, aby ste uľahčili rýchlu identifikáciu uvoľnenia počas budúcich kontrol.
-
Zásady výmeny: Akákoľvek matica, ktorá bola vážne preťažená alebo vykazuje viditeľné chyby, by mala byť vymenená a nesmie sa znovu použiť.
Praktickosť ťažkej šesťhrannej matice spočíva v jej schopnosti vyriešiť zdanlivo jednoduchý, ale kritický problém – ako zachovať integritu spoja v extrémnych podmienkach – prostredníctvom väčších rozmerov, hrubších častí a kvalitných materiálov. Jeho hodnota nespočíva vo vzhľade, ale v záťaži, ktorú ticho znáša v každom kritickom bode pripojenia. Pri výbere prísne dodržiavajte normy, zhodujte sa s triedami vlastností skrutiek a potvrďte prevádzkové podmienky. Pri inštalácii venujte pozornosť riadeniu krútiaceho momentu, kontrole mazania a správnym postupom. Jedna ťažká šesťhranná matica nesie nielen predpätie skrutky, ale aj bezpečnostnú rezervu celého systému.
